关键词：曲线图，HRF曲线，误差，gretna,GraphPad
一、使用gratna绘图功能绘制带误差的曲线图
- 在Matlab Command Window中键入’gretna’；
- 点击Metric Plotting
- 选择绘图类型
- 载入单个或多个文本文件（.txt）；对于绘制Bar\Violin\dot图，每个txt应包含一列数据，每个组别为一个txt文件。对于绘制Shade,每个txt为一个矩阵，行表示X轴，列表示每个被样本数值。
- 选择输出文件夹
- 设置输出参数，论文发表要求一般为300bpi以上
- 绘制图片，图片自动保存在选定路径下
注意：高版本Matlab似乎不兼容，2013亲测可用。

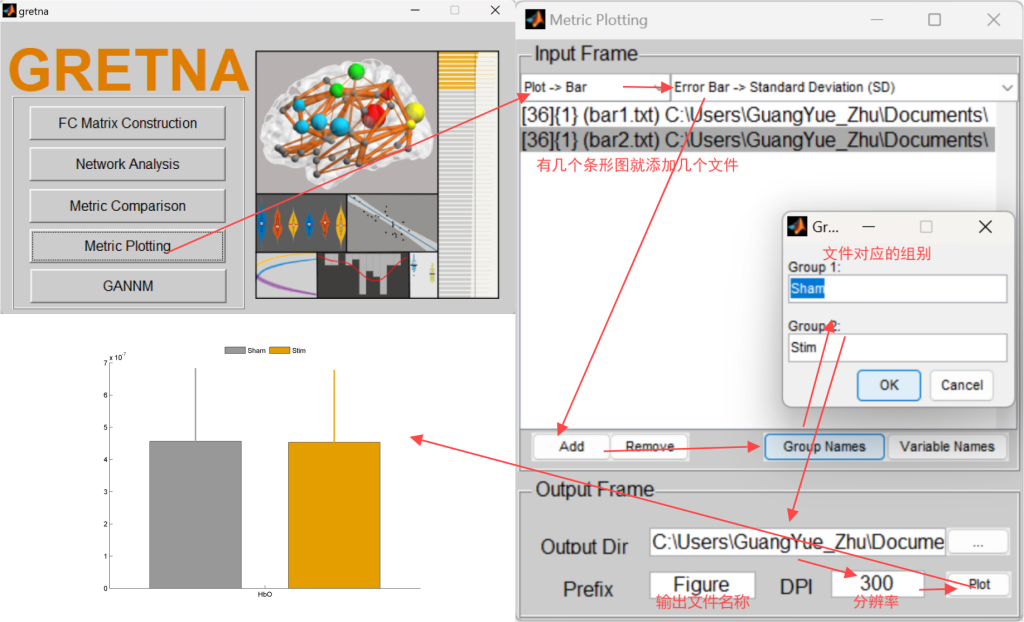

绘制Bar图

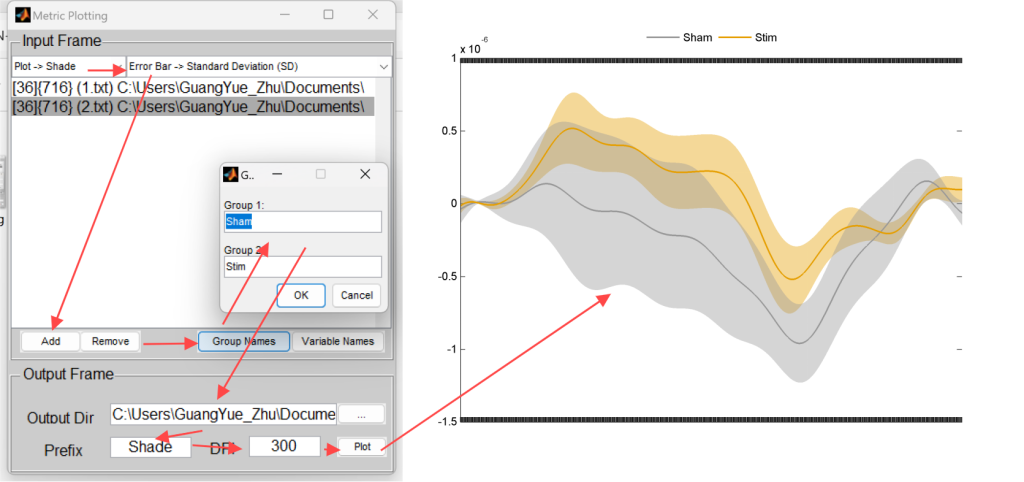

绘制具有标准差范围的曲线图

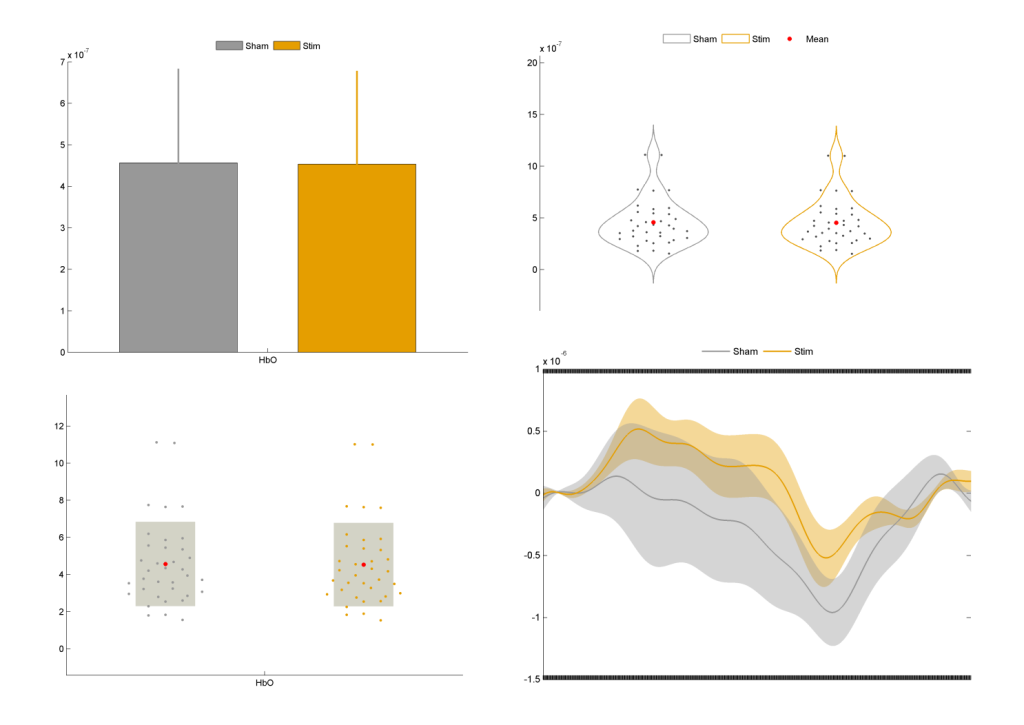

所有图形示例
二、使用GraphPad绘制
使用GraphPad绘制图形具有较好的自由度，便于调整参数使图片更美观。但GraphPad在处理较大数据时速度缓慢，可能有崩溃的风险。

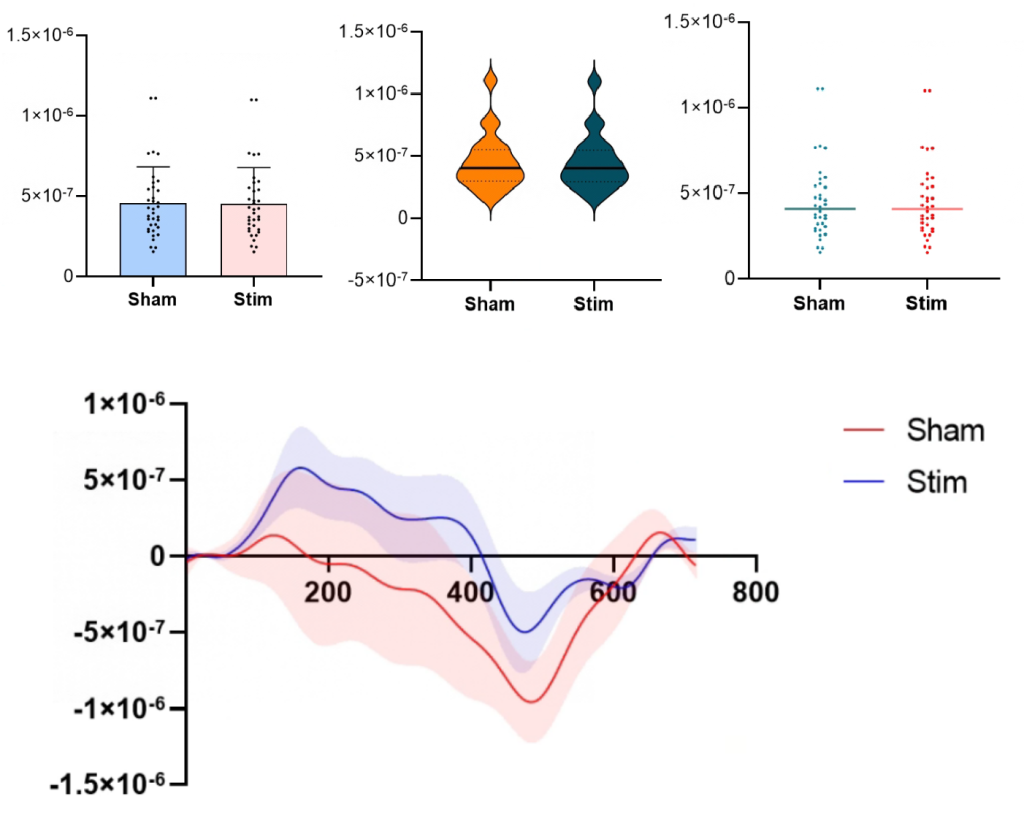

绘制图形示例

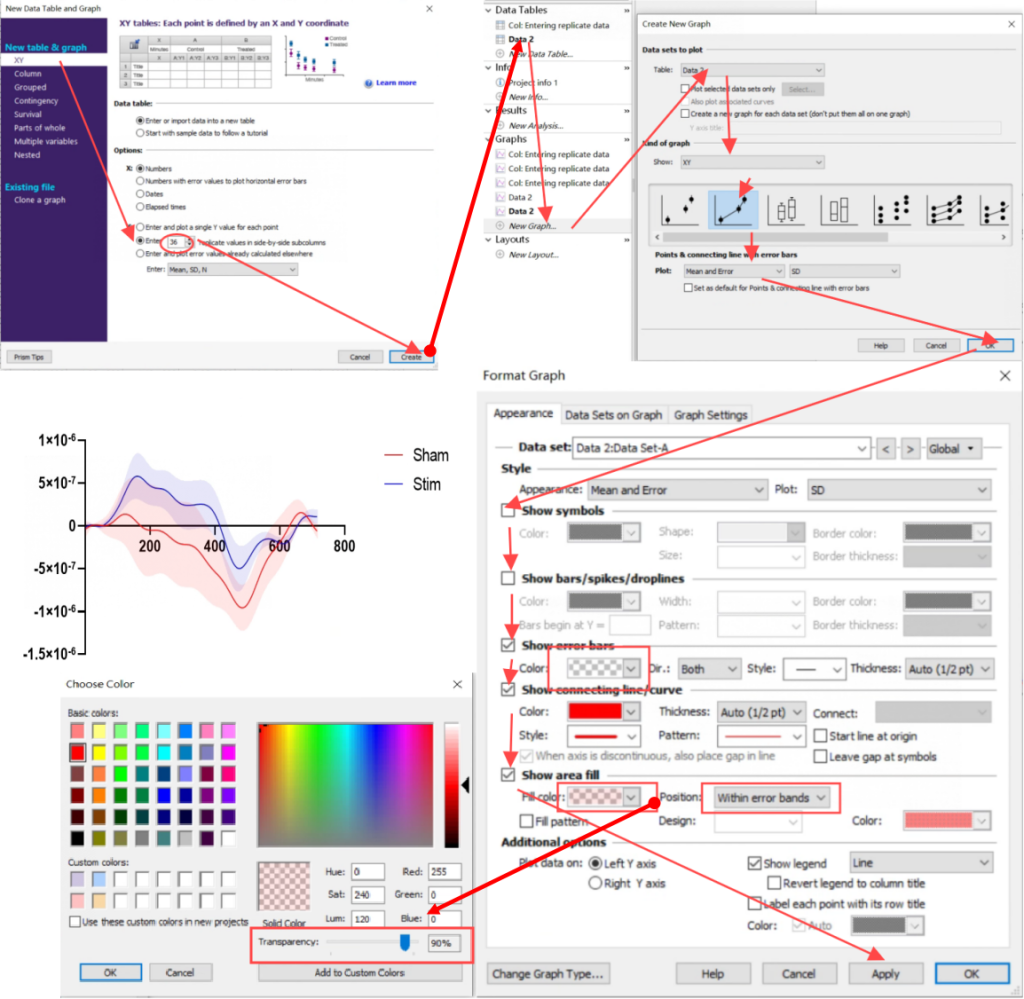

绘制具有标准差范围的曲线图
- 创建一个XY文件，Y数值为样本数。
- 注意设置Show are fill的透明的，否者会遮盖X轴
